1. Order code: P84

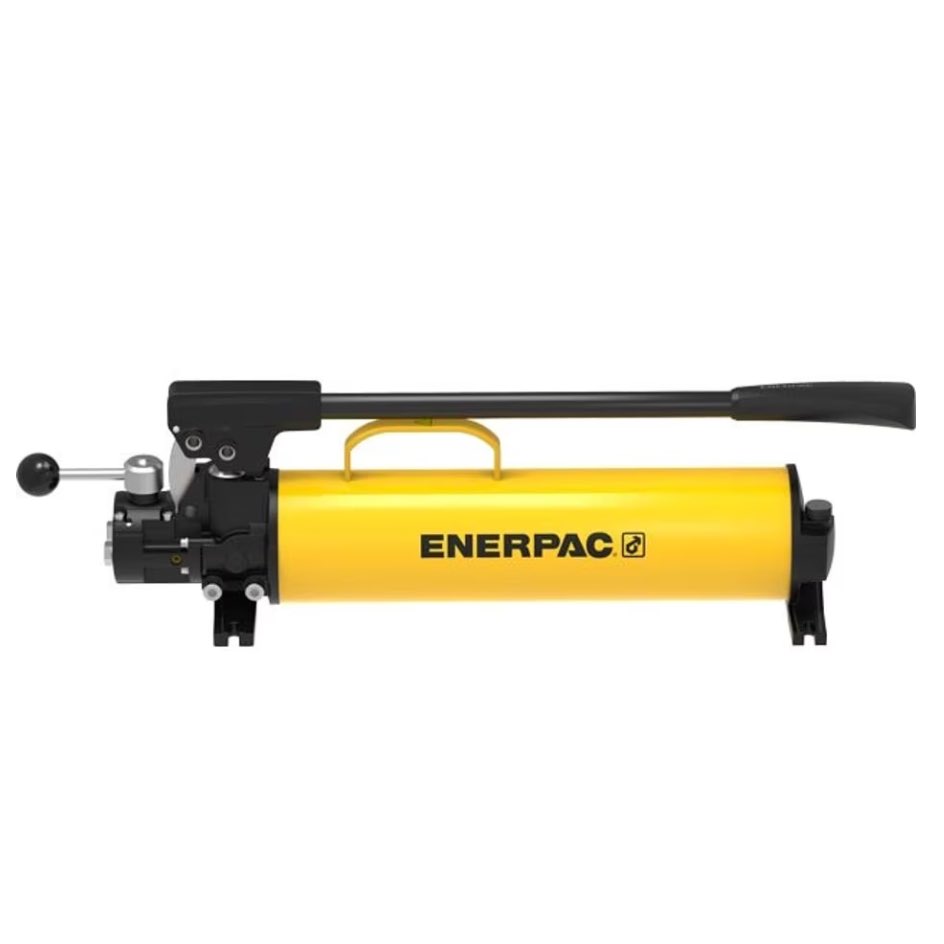

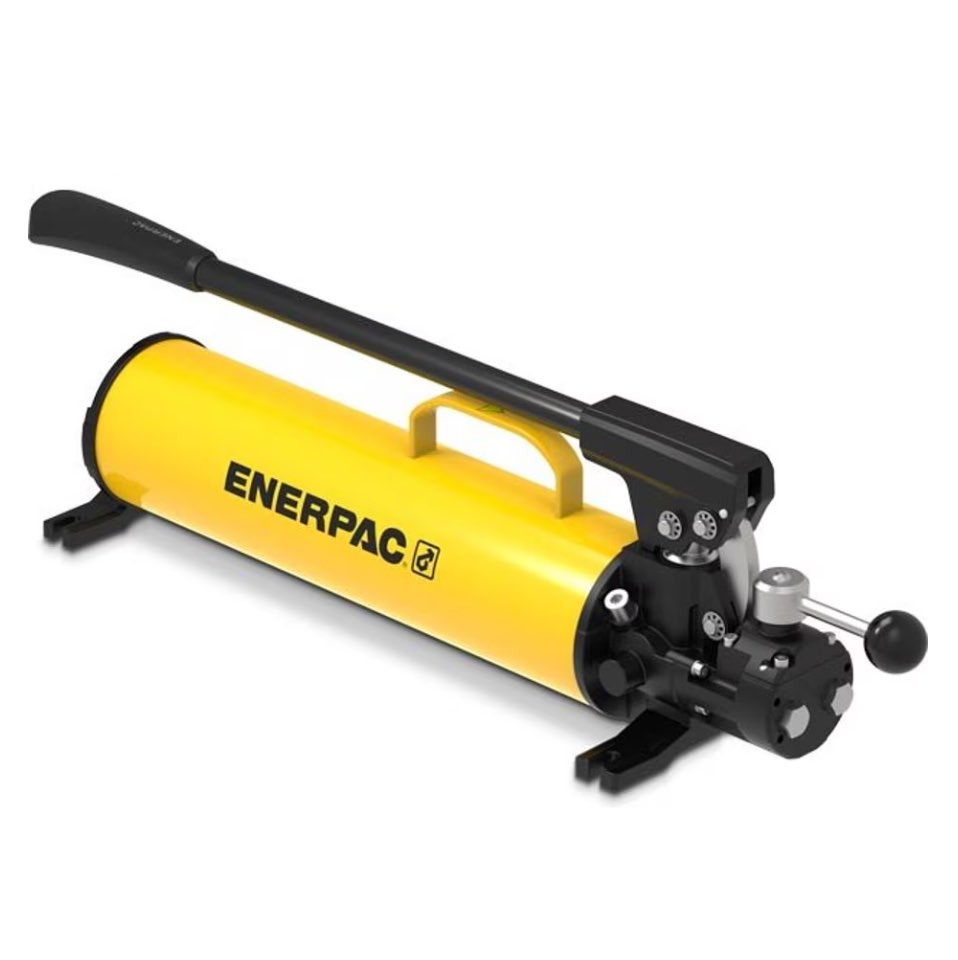

2. Desciption: ULTIMA Steel Hydraulic Hand Pump, Two Speed, 2.2 Litres Usable Oil, For use with Double-Acting Cylinders / Mô tả: Bơm tay thủy lực tác động kép, loại vỏ Thép, 2 cấp tốc độ, dung tích bình dầu 2.2 Lít
3. Technical Product Specifications / Thông số Kỹ thuật Sản phẩm:
| Description (Mô tả chi tiết) | Value (Giá trị) |
|---|---|
| Maximum Operating Pressure (Áp suất làm việc tối đa) | 700 bar |
| Pressure Rating 1st Stage (Áp suất giai đoạn 1) | 34 bar |
| Pressure Rating 2nd Stage (Áp suất giai đoạn 2) | 700 bar |
| Cylinder Compatibility (Tương thích xylanh) | Double-acting (2 chiều) |
| Pump Type (Loại bơm) | Two Speed (2 tốc độ) |
| Reservoir Capacity (Dung tích bình dầu) | 2200 cm³ |
| Usable Oil Capacity (Dung tích dầu sử dụng) | 2200 cm³ |
| Maximum Flow at Rated Pressure (Lưu lượng tối đa ở áp suất định mức) | 2,46 cm³/stroke |
| Oil Displacement Per Stroke 1st Stage (Lượng dầu mỗi hành trình – GĐ1) | 16,39 cm³ |
| Oil Displacement Per Stroke 2nd Stage (Lượng dầu mỗi hành trình – GĐ2) | 2,46 cm³ |
| Maximum Handle Effort (Lực tay đẩy tối đa) | 35 kg |
| Piston Stroke (Hành trình piston) | 25,4 mm |
| Valve Operation (Vận hành van) | Manual (Thủ công) |
| Power Source (Nguồn cấp lực) | Manual (Thủ công) |
| Weight (Khối lượng) | 11,8 kg |
4. General information / Thông tin chung về dòng bơm thân thép Ultima
- Ultima Steel Hand Pumps are durable, portable, and highly efficient. Each model in the series features an all-steel construction, a chrome plated plunger, and a wiper system for long-lasting performance. / Bơm tay thủy lực thép dòng Ultima (Ultima Steel Hand Pumps) có độ bền cao, dễ mang theo và hiệu suất vượt trội. Mỗi model đều được chế tạo toàn thân bằng thép, trang bị pít-tông mạ crom và hệ thống gạt dầu chống bụi, đảm bảo hiệu suất bền bỉ lâu dài.
- All except the P39 are 2 stage pumps, which reduces the number of handle strokes by as much as 78% compared to a single speed pump. This is ideal for applications when high flow is needed at the first stage, (such as when advancing a cylinder to the point of load contact). The pump switches automatically to the second stage which is the low flow high-pressure stage. / Tất cả các model (ngoại trừ P39) đều là bơm hai cấp (2-stage), giúp giảm đến 78% số lần vận hành tay cầm so với bơm một cấp. Thiết kế này rất lý tưởng cho các ứng dụng cần lưu lượng cao ở giai đoạn đầu, chẳng hạn như đưa xi lanh đến vị trí tiếp xúc tải. Sau đó, bơm sẽ tự động chuyển sang giai đoạn thứ hai – lưu lượng thấp, áp suất cao, giúp tối ưu hiệu suất làm việc.
- With a choice of oil capacities up to 453 in³ (7423 cm³), you will find Ultima Steel Hand Pumps that can handle multiple cylinder hook-ups, including models to suit either single-acting and double-acting cylinders. / Với dung tích dầu lên đến 453 in³ (7423 cm³), dòng Ultima Steel Hand Pumps có thể vận hành đồng thời nhiều xi lanh, và bao gồm các model tương thích với cả xi lanh tác động đơn (single-acting) và tác động kép (double-acting).
5. Features / Tính năng nổi bật
- Reduced handle effort and ergonomic grip for less operator fatigue / Thiết kế tay cầm công thái học giúp giảm lực vận hành và hạn chế mỏi cho người sử dụng.
- Vent free reservoir eliminates spills / Bình chứa dầu kín hoàn toàn, ngăn rò rỉ hoặc tràn dầu trong quá trình sử dụng.
- Quick grip handle allows for easy transport / Tay cầm nhanh (quick grip handle) giúp dễ dàng di chuyển và mang theo.
- Integral reservoir over-pressurization protection / Bình chứa tích hợp cơ cấu bảo vệ chống quá áp, đảm bảo an toàn cho hệ thống thủy lực.
- Use with double-acting cylinders. / Tương thích với các loại xi lanh tác động kép (double-acting cylinders).
6. Dimension / Kích thước chi tiết
| Description (Mô tả chi tiết) | Value (Giá trị) |
|---|---|
| Dimension A / Kích thước A | 428 mm (16.83") |
| Dimension B / Kích thước B | 510 mm (20.06") |
| Dimension C / Kích thước C | 30 mm (1.18") |
| Dimension D / Kích thước D | 35 mm (1.38") |
| Dimension E / Kích thước E | 55 mm (2.3") |
| Dimension F / Kích thước F | 70 mm (2.77") |
| Dimension H / Kích thước H | 579 mm (22.78") |
| Dimension J / Kích thước J | 460 mm (18.11") |
| Dimension L / Kích thước L | 195 mm (7.65") |
| Dimension N / Kích thước N | 150 mm (5.91") |
| Dimension P / Kích thước P | 121 mm (4.76") |
| Dimension Q / Kích thước Q | 38 mm (1.5") |
| Dimension S / Kích thước S | 8,4 mm (0.33") |
| Dimension T / Kích thước T | 74 mm (2.93") |
 |
7. Diagram for connecting between D/A pump and cylinder/ Sơ đồ kết nối Bơm tác động Kép đến Ống và Kích thủy lực
