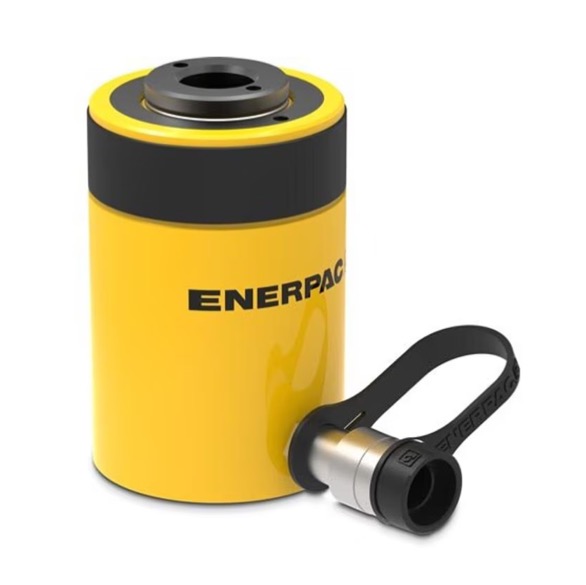

Xi lanh thủy lực ENERPAC RCH302

1. Order code/ Mã đặt hàng: RCH302

2. Description:  ENERPAC Hollow Plunger Single-Acting Hydraulic Cylinder, 30 Ton Load, 64mm Stroke / Mô tả: Kích thủy lực 1 chiều Enerpac, loại rỗng tâm, Tải nâng: 30 tấn, hành trình 64mm

3. Technical Specifications / Thông số kỹ thuật chi tiết

4. General information of RCH-series/ Thông tin chung về dòng Kích thủy lực rỗng tâm RCH-series

• RCH-Series Hollow Plunger Cylinders offer versatility in testing, maintenance, and tensioning applications. The hollow plunger design allows for push, pull or lifting applications. / Xi lanh thủy lực lỗ rỗng dòng RCH-Series mang lại tính linh hoạt cao trong các ứng dụng kiểm tra, bảo trì và tạo lực căng (tensioning). Thiết kế pít-tông lỗ rỗng cho phép sử dụng trong các thao tác đẩy, kéo hoặc nâng tải.
• Enerpac cylinders are built to withstand tough conditions and demanding applications. These RCH cylinders have a baked enamel finish to resist corrosion. / Xi lanh Enerpac được chế tạo để chịu được điều kiện khắc nghiệt và các ứng dụng yêu cầu cao. Dòng RCH được phủ sơn men nung (baked enamel finish) giúp chống ăn mòn hiệu quả.
• The center hole design has base holes and collar threads for easy fixturing. For models over 20 tons, the RCH series has nickel-plated floating center tube to reduce side load damage and increase the product life. / Thiết kế lỗ xuyên tâm (center hole) có lỗ lắp ở đế và ren cổ xi lanh, giúp gắn cố định dễ dàng. Với các model trên 20 tấn, xi lanh RCH-Series được trang bị ống trung tâm mạ niken dạng nổi (floating center tube) giúp giảm hư hại do tải lệch và tăng tuổi thọ sản phẩm.

5. Features / Tính năng nổi bật

• Hollow plunger design allows for both pull and push forces / Thiết kế pít-tông lỗ rỗng cho phép tạo lực kéo và lực đẩy trong cùng một xi lanh.
• Single-acting spring return / Cơ cấu hoạt động một chiều với lò xo hồi, giúp tự động thu hồi pít-tông sau khi xả áp.
• Nickel-plated, floating center tube on models over 218 kNs increases product life / Ống trung tâm mạ niken dạng nổi (floating center tube) trên các model trên 218 kN giúp giảm hư hại do tải lệch và tăng tuổi thọ xi lanh.
• Baked enamel finish for increased corrosion resistance / Lớp sơn men nung (baked enamel) giúp tăng khả năng chống ăn mòn và bảo vệ bề mặt xi lanh.
• Collar threads for easy fixturing / Ren cổ xi lanh giúp lắp đặt và cố định dễ dàng trong các ứng dụng khác nhau.
• Features CR400 Coupler / Trang bị sẵn đầu nối nhanh CR400 tương thích với các phụ kiện Enerpac tiêu chuẩn.

6. Product Dimensions / Kích thước Sản phẩm

Description (Mô tả chi tiết)	Value (Giá trị)
Collapsed Height A / Chiều cao xylanh khi rút về	178 mm (7.03")
Extended Height B / Chiều cao xylanh khi mở ra	242 mm (9.53")
Outside Diameter D / Đường kính ngoài xylanh	114 mm (4.5")
Cylinder Bore Diameter E / Đường kính trong lòng xylanh	88,9 mm (3.5")
Plunger Diameter F / Đường kính piston	63,5 mm (2.5")
Base to Advance Port H / Khoảng cách từ đáy đến cổng dầu	21 mm (0.85")
Saddle Diameter J / Đường kính đế chụp piston	63 mm (2.5")
Saddle Protrusion from Plunger K / Độ nhô đế chụp piston	9,0 mm (0.38")
Plunger Internal Thread O / Ren trong của piston	1 13/16 - 16 un
Plunger Thread Length P / Chiều dài ren trong piston	22 mm (0.88")
Base Mounting Holes Bolt Circle U / Đường tròn lỗ bắt đế	92,2 mm (3.63")
Base Mounting Holes Thread V / Ren lỗ bắt đế	3/8-16 unc
Collar Thread W / Ren ngoài thân xylanh	4 1/2" - 12 mm
Collar Thread Length X / Chiều dài ren ngoài thân xylanh	42 mm (1.66")
Center Hole Diameter Y / Đường kính lỗ xuyên tâm	33,3 mm (1.31")
Base Mounting Holes Thread Depth Z / Chiều sâu lỗ bắt đế	14,0 mm (0.55")

7. Hydraulic Hose Connection diagram / Sơ đồ kết nối từ Bơm ra Kích thủy lực- thiết kế bởi DAVITA

8. Video mô tả:
