1. Order code: FA9TESTD

2. Description: The FA9TE Hydraulic Linear & Rotational Flange Alignment Tool is a simple solution to large diameter high pressure flange joint misalignment. / Bộ Dụng cụ cân chỉnh đồng tâm mặt bích bằng bơm thủy lực

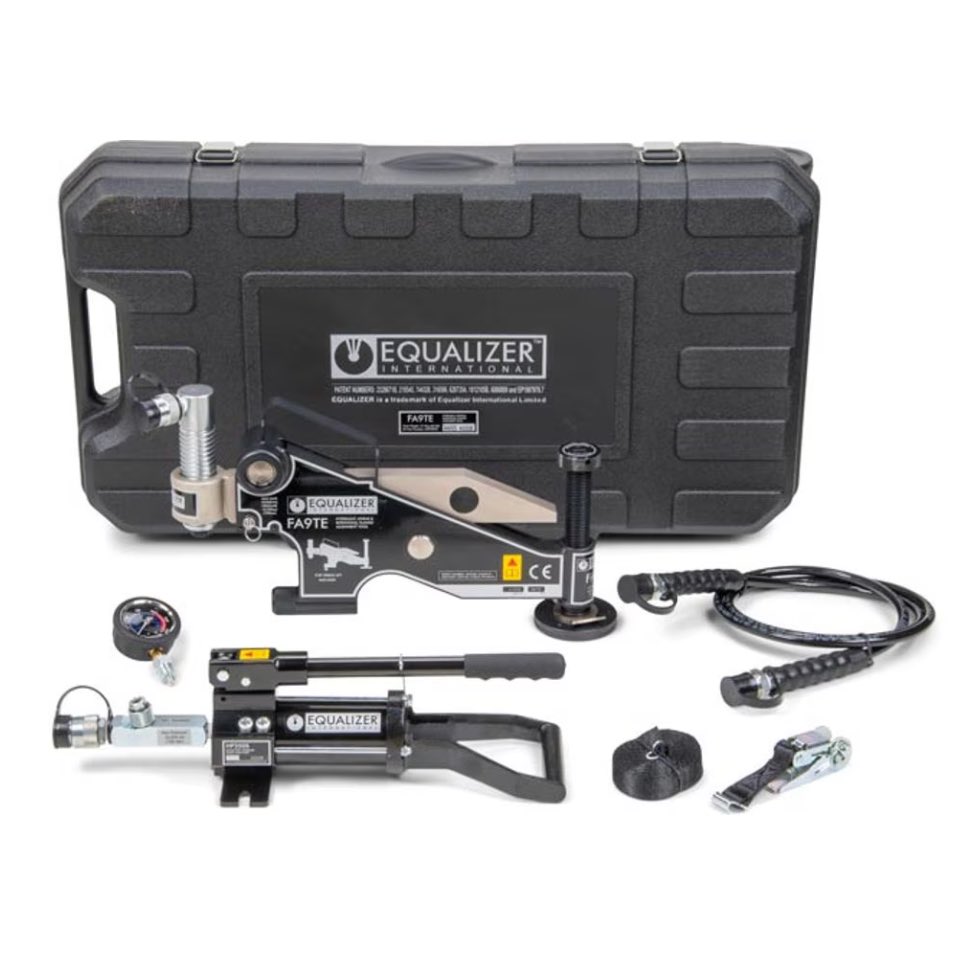

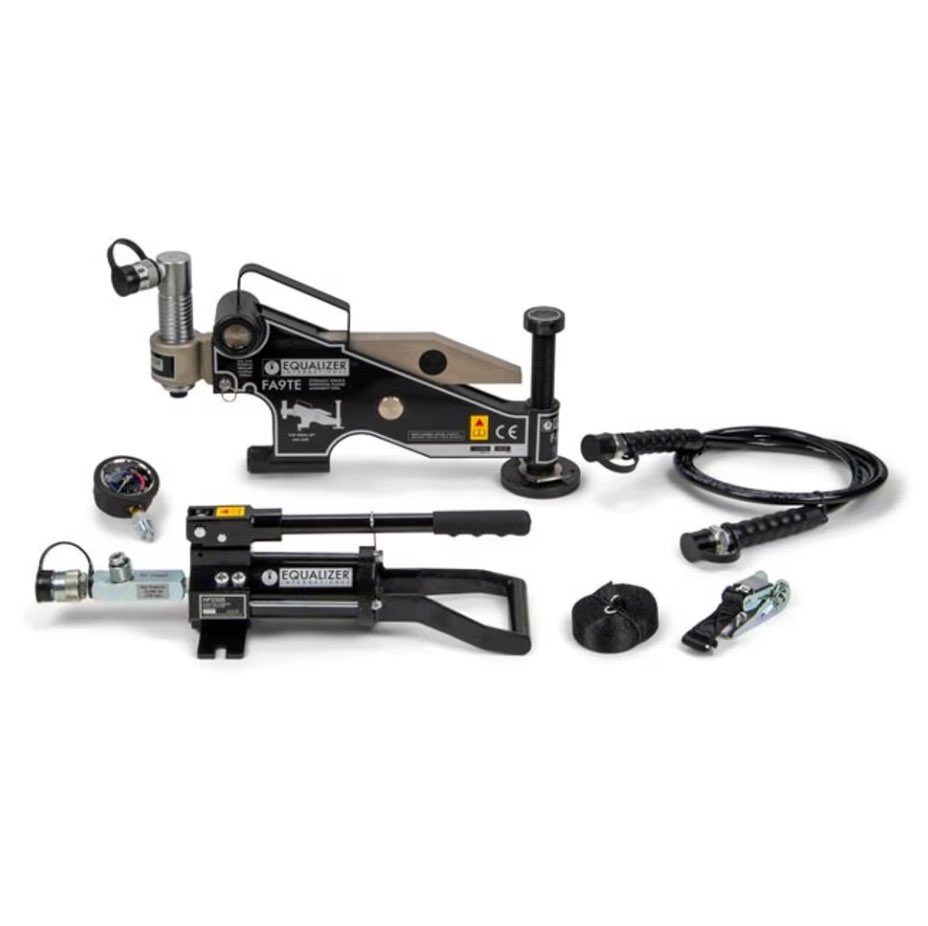

  • The FA9TESTD Set includes:
  • 1 x FA9TE Tool including Hydraulic Cylinder / 1 bộ xi lanh thủy lực
  • 1 x 10,000 psi (700 bar) Hydraulic Hose, 2m (78.75”) / 1 bộ ống thủy lực
  • 1 x 10,000 psi (700 bar) HP350S Sealed Hand Pump with Gauge / 1 bộ bơm thủy lực HP350S với đồng hồ đo áp
  • 1 x Instruction Manual

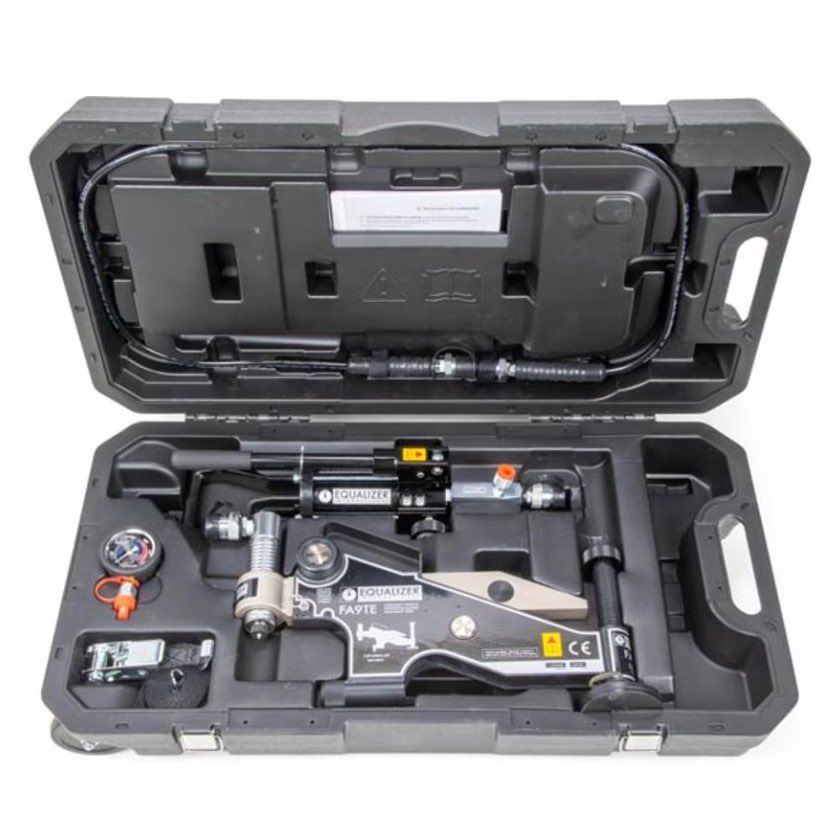

  • 1 x Carry-Case
  • 1 x Ratchet & Strap

3. Reaction Force Tool Specifications / Thông số kỹ thuật chi tiết

Parameter / Thông số Value / Giá trị
Maximum Reaction Force (ton) / Lực phản ứng tối đa 9 metric ton
Maximum Reaction Force (kN) / Lực phản ứng tối đa 90 kN
Minimum Bolt Size / Đường kính bu lông tối thiểu 35,5 mm
Reaction Force 2 Max / Lực phản ứng phụ tối đa 9 metric ton
Bolt Hole Diameter Min B / Đường kính lỗ bu lông nhỏ nhất 35,5 mm
Misalignment Min M / Độ lệch tâm nhỏ nhất 0 mm
Case Dimensions / Kích thước hộp 920 × 520 × 210 mm
Weight / Trọng lượng 14.5 kg
