1. Order code / Mã đặt hàng: FSH14
Series: FS | Product Line: Industrial Tools, Bolting Tools
2. Description / Mô tả:

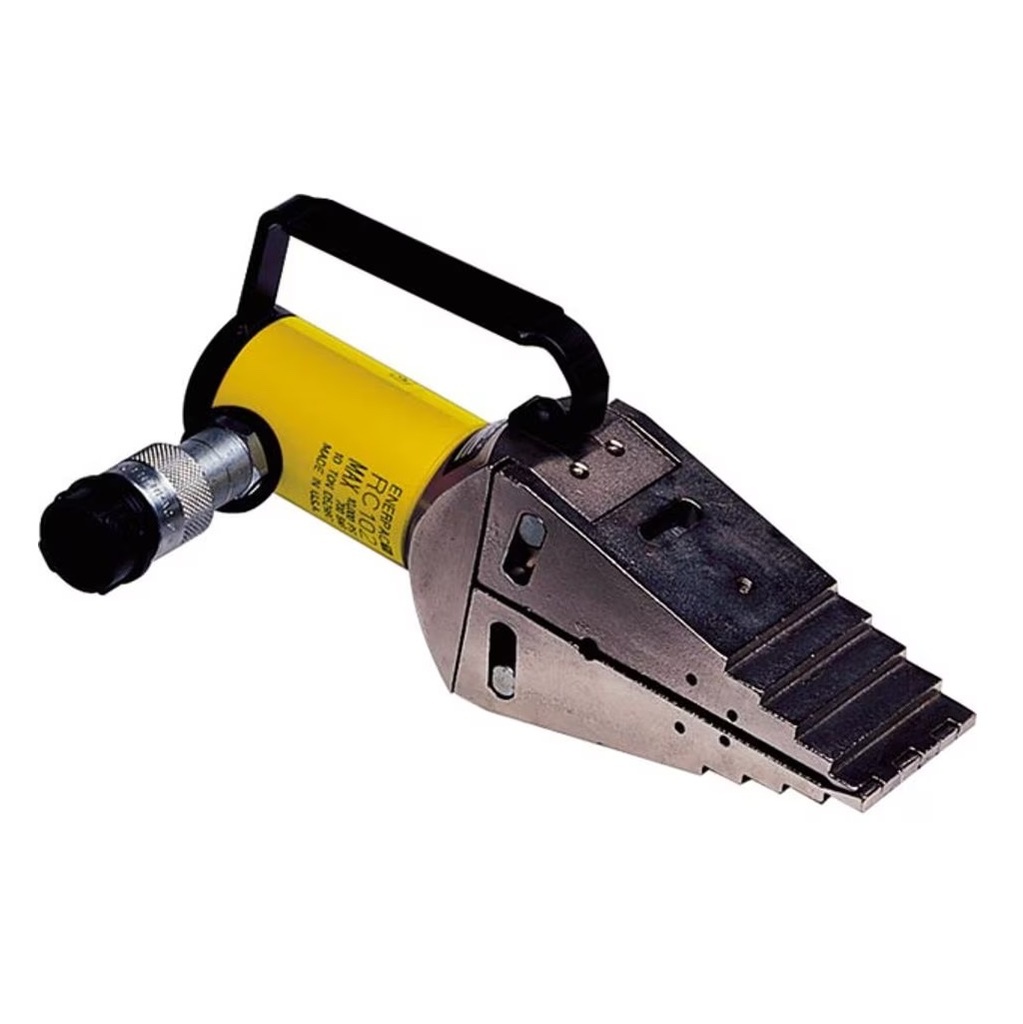

- The FSH14 Flange Spreader with its integral cylinder makes it easy to apply up to 14 tons of force (118 kN). It uses hydraulic force to separate the jaws – unlike mechanical equivalents (such as the FSM8) which rely on a ratchet mechanism. / Dụng cụ tách mặt bích FSH14 với xi lanh tích hợp cho phép tạo lực lên đến 14 tấn (118 kN) một cách dễ dàng. Thiết bị sử dụng lực thủy lực để tách hàm kẹp – khác với các dòng cơ khí (như FSM8) hoạt động dựa trên cơ cấu bánh cóc.
- The FSH14 tool fits into very small clearance gaps of 0.24 inch (6 mm). It uses a friction-free, smooth, parallel wedge movement to prevent flange damage and spreading arm failure. / Thiết bị FSH14 có thể làm việc trong khe hở rất nhỏ chỉ 0,24 inch (6 mm). Cơ cấu nêm chuyển động song song, mượt và không ma sát giúp ngăn ngừa hư hỏng mặt bích và gãy tay tách.
- Integrated hydraulic cylinder: uses hydraulic force to open the jaws / • Xi lanh thủy lực tích hợp: sử dụng lực thủy lực để mở hàm kẹp
- Integrated wedge concept: friction-free, smooth, parallel wedge movement eliminates flange damage and spreading arm failure / • Thiết kế nêm tích hợp: chuyển động song song, mượt, không ma sát giúp loại bỏ nguy cơ hư hỏng mặt bích và gãy tay tách
- Unique interlocking wedge design: no first step bending and risk of slipping out of joint / • Thiết kế nêm khóa liên động độc đáo: không bị cong bước đầu và giảm nguy cơ trượt khỏi khớp nối
- Requires very small access gap of only 0.24 inches (6mm) / • Chỉ yêu cầu khe hở tiếp cận rất nhỏ 0,24 inch (6 mm)
- Stepped spreader arm design: each step can spread under full load / • Thiết kế tay tách dạng bậc: mỗi bậc có thể làm việc dưới toàn tải
- Few moving parts means durability and low maintenance / • Ít bộ phận chuyển động giúp tăng độ bền và giảm chi phí bảo trì
- Safety block SB1 included / • Bao gồm khối an toàn SB1
3. Technical Specifications / Thông số kỹ thuật
| Description (Mô tả chi tiết) | Value (Giá trị) |
|---|---|
| Maximum Operating Pressure (Áp suất làm việc tối đa) | 700 bar |
| Maximum Spread (Độ mở tối đa) | 80 mm |
| Power Source (Nguồn năng lượng) | Hydraulic (Thủy lực) |
| Maximum Spreading Force (Lực tách tối đa) | 125 kN (14 tons) |
| Tip Clearance (Khe hở đầu mũi) | 6 mm |
| Oil Capacity (Dung tích dầu) | 78 cm³ |
| Weight (Khối lượng) | 7.1 kg |
4. The FSH14 Flange Spreader with its integral cylinder makes it easy to apply up to 14 tons of force (118 kN). It uses hydraulic force to separate the jaws – unlike mechanical equivalents (such as the FSM8) which rely on a ratchet mechanism. / Dụng cụ tách mặt bích FSH14 với xi lanh tích hợp cho phép tạo lực lên đến 14 tấn (118 kN) một cách dễ dàng. Thiết bị sử dụng lực thủy lực để tách hàm kẹp – khác với các dòng cơ khí (như FSM8) hoạt động dựa trên cơ cấu bánh cóc.
5. Video mô tả
